Example d’utilisation d’une composante basique

Simple déclaration des colonnes du fichier

Date de publication

07 mai 2025

Résumé
Cet exemple permet de définir comment lire les colonnes d’un fichier en utilisant les composantes basiques (OA_basiComponents)

Description

Pour l’exemple nous prenons une hiérarchie de référentiels

classDiagram
    direction LR
    tr_sites_sit *-- tr_parcelles_par:site
    tr_type_de_sites_tds  *-- tr_sites_sit:type_de_sites

    class tr_type_de_sites_tds:::pkClass {
        +String tds_nom PK
    }

    class tr_sites_sit:::fkClass {
        +String sit_nom_type_de_site PK
        +String sit_nom_du_site PK
        +tr_type_de_sites_tds type_de_sites FK
    }

    class tr_parcelles_par:::fkClass {
        +String par_nom_de_la_parcelle PK
        +String par_nom_du_site PK
        +tr_sites_sit site FK
    }

  style tr_type_de_sites_tds fill:#d7e4fa,stroke:#333,stroke-width:2px
  style tr_sites_sit fill:#f8d7fa,stroke:#333,stroke-width:2px
  style tr_parcelles_par fill:#f4fad7,stroke:#333,stroke-width:2px

Types de sites
Types de sites”
nom
bassin_versant
Sites
Sites”
nom_type_de_site nom.du.site
bassin_versant site1
bassin_versant site2
Parcelles
Parcelles
nom.du.site nom.de.la.parcelle
bassin_versant__site1 1
bassin_versant__site2 1
Clef composite

Dans la colonne nom du site de tr_parcelles_par, on utilise la claf composite du site au lieu de son nom. C’est parceque l’on a ajouté un checker réference sur cette colonne et que tr_sites_sit à déclaré une clef composite sur le type de site et le nom.

Configuration

On déclare les colonnes du fichier dans des composantes de la section c.

Nous avons fais le choix de déclarer les Identificateurs avec une convention de nommage. De ce fait, les noms de colonnes ne correspondent pas. On doit donc rajouter une section OA_importHeader pour faire correspondre la composante avec la colonne du fichier.

dynamicComponent.yaml
OA_version: 2.0.1
OA_application:
  OA_name: basic_case
  OA_i18n: # optional
    OA_title:
      fr: Exemple de configuration basique
      en: Basic configuration example
    OA_description:
      fr: Exemple de configuration basique
      en: Basic configuration example
  OA_version: 1.0.1
  OA_defaultLanguage: fr  # optional par défaut fr
  OA_comment: Cas d'usage des composantes basiques
OA_data:
  tr_type_de_sites_tds:
    OA_dataHeaderLine: 1
    OA_dataFirstLine: 2
    OA_naturalKey:
      - tds_nom
    OA_basicComponents:
      tds_nom:
        OA_importHeader: nom
  tr_sites_sit:
    OA_dataHeaderLine: 1
    OA_dataFirstLine: 2
    OA_naturalKey:
      - sit_nom_type_de_site
      - sit_nom_du_site
    OA_basicComponents:
      sit_nom_type_de_site:
        OA_importHeader: nom_type_de_site
        OA_checker:
          OA_name: OA_reference
          OA_params:
            OA_reference:
              OA_isParent: true
              OA_name: tr_type_de_sites_tds
      sit_nom_du_site:
        OA_importHeader: nom du site
  tr_parcelles_par:
    OA_dataHeaderLine: 1
    OA_dataFirstLine: 2
    OA_naturalKey:
      - par_nom_du_site
      - par_nom_de_la_parcelle
    OA_basicComponents:
      par_nom_de_la_parcelle:
        OA_importHeader: nom de la parcelle
      par_nom_du_site:
        OA_importHeader: nom du site
        OA_checker:
          OA_name: OA_reference
          OA_params:
            OA_reference:
              OA_isParent: true
              OA_name: tr_sites_sit

basicComponent.yaml

Rendu

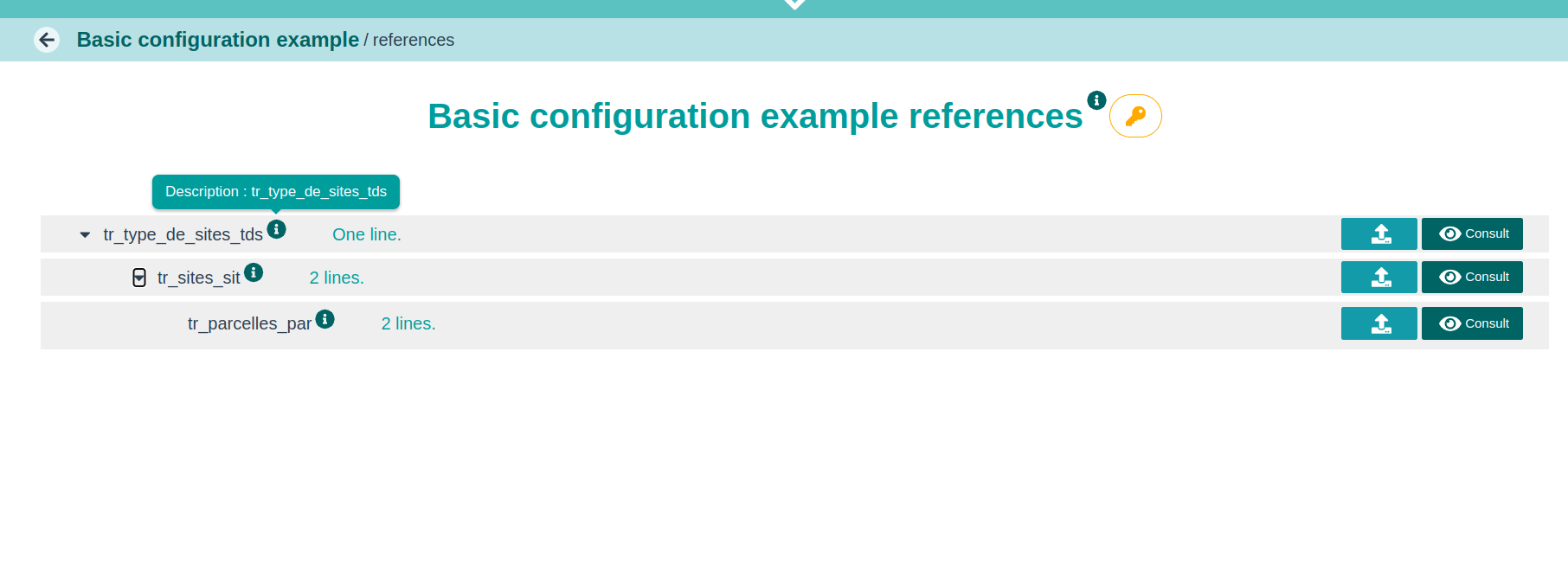

visualisation des référentiels

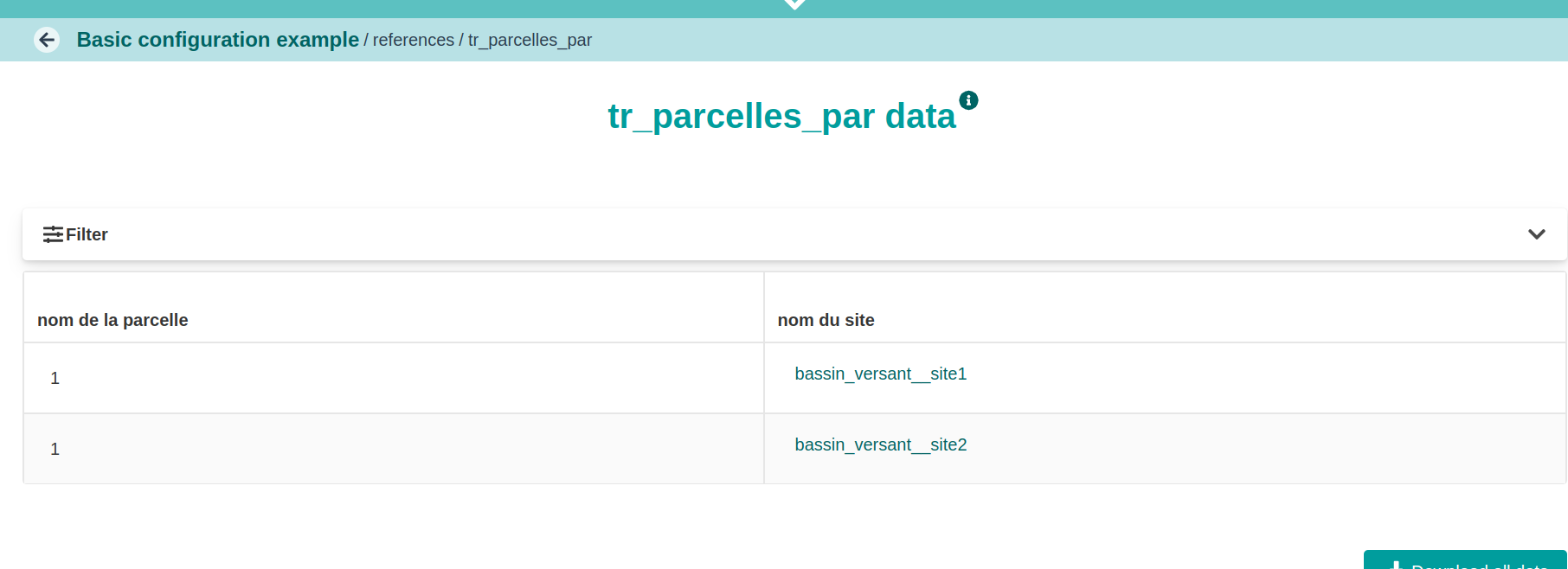

visualisation des parcelles

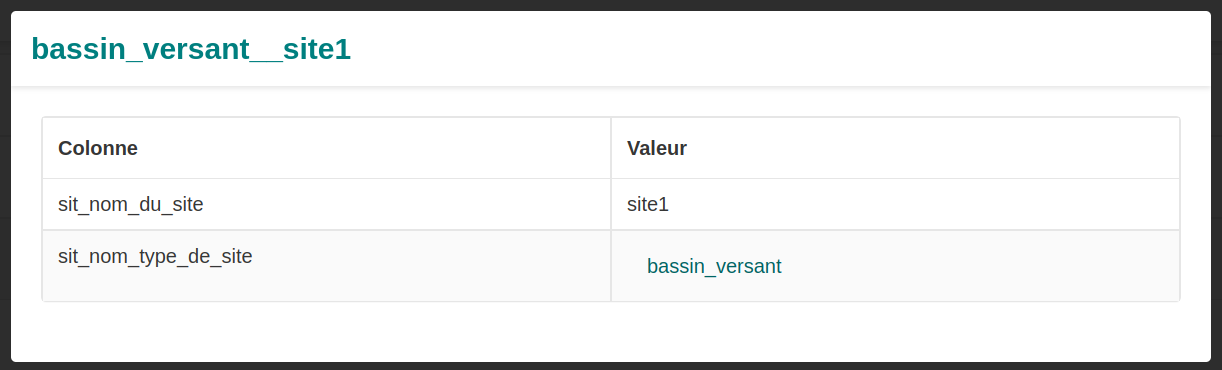

visualisation de la colonne nom du site

Stockage en base

Stockage des valeurs

select refvalues
from basic_case.referencevalue
where referencetype = 'tr_parcelles_par' and
naturalkey = 'bassin_versant__site1__1'::ltree
{
  "par_nom_du_site": "bassin_versant__site1",
  "__display_default": "bassin_versant__site1__1",
  "par_nom_de_la_parcelle": "1"
}

Stockage des clefs étrangères

select refslinkedto
from basic_case.referencevalue
where referencetype = 'tr_parcelles_par' and
naturalkey = 'bassin_versant__site1__1'::ltree
{
  "tr_sites_sit": {
    "par_nom_du_site": {
      "uuids": [
        "7e8e0b0b-75a3-4bb2-907f-07dc1da368e8"
      ],
      "hierarchicalkey": "tr_type_de_sites_tdsKbassin_versant.tr_sites_sitKbassin_versant__site1"
    }
  }
}

Pour aller plus loin

On peut voir que ce qui s’affiche pour les clef étrangères, c’est le code de la clef naturelle bassin_versant__site1.

On peut surcharger ce code en définissant dans tr_sites_sit une section OA_i18nDisplayPattern

  tr_sites_sit:
  ...
    OA_i18nDisplayPattern:
      OA_title:
        fr: "{sit_nom_du_site}"
        en: "{sit_nom_du_site}"
